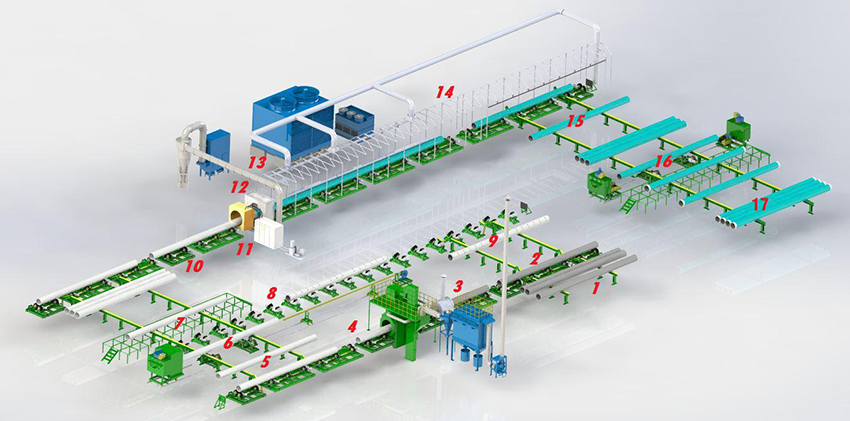

管道FBE/2FBE外防腐生產作業線三維鳥瞰圖
注：1、進管臺架 2、除銹螺旋輥道 3、燃氣預熱爐 4、外壁拋丸除銹機 5、除銹出管臺架 6、鋼管內壁吹掃裝置 7、檢測平臺8、廢管返回直線輥道 9、廢管返回臺架 10、涂覆螺旋輥道 11、中頻加熱裝置 12、FBE噴涂裝置 13、冷卻塔裝置14、鋼管涂層冷卻室 15、涂覆出管臺架 16、管端處理裝置 17、成品管出管臺架
|
序號 |
名稱 |
技術參數 |
|
1 |
管徑 |
Φ101～1219mm |
|
2 |
鋼管長度 |
9～12.8m |
|
3 |
電壓、頻率 |
380v/220v、50HZ |
|
4 |
總功率 |
4300KW |
|
5 |
氣壓 |
0.4-0.6Mpa |
|
6 |
壓縮機壓力/供氣量 |
0.8Mpa/10X2m³ |
|
7 |
耗水量 |
總水量的2% |
|
8 |
生產率 |
300-400m²/hr |
